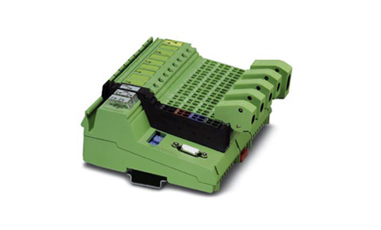

ILB PB AI4 AO2 菲尼克斯I/O模塊現貨
???????phoenix菲尼克斯I/O模塊ILB PB AI4 AO2，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯I/O模塊ILB PB AI4 AO2現貨
產品特性
? Inline Block IO模擬量輸入/輸出模塊，PROFIBUS
? 輸入： 0-20 mA，4-20 mA，±20 mA，0-5 V，±5 V，0-10 V，±10 V，Pt 100，Pt 1000，Ni 1000...
? 輸出： 0-5 V，±5 V，0-10 V，±10V，0-20 mA，±20 mA，4-20 mA
? 2、3、4線制連接
菲尼克斯I/O模塊ILB PB AI4 AO2介紹
該多功能Inline Block模擬量I/O模塊可通用。
四個輸入可提供模擬電流/電壓信號的測量差別，或者也可提供熱電阻（RTD）連接。
另外，電流和電壓執行器可連接到兩個輸出。 此外，作為一個標準，所有通道均配備屏蔽連接器，并且具有2、3或4導線連接系統。 模擬信號的分辨率為16位。
采用鉸鏈標記板可對連接器進行標記。 這些標識條可插入卡片，卡片可根據應用單獨標識。 此外，還有ZBFM-6... 快速標記條，用于標注接線點。
2個模擬量輸出（屏蔽）
差分測量或熱電阻溫度變送器（RTD）
4個模擬量輸入（屏蔽）
尺寸
| 尺寸圖 |
 |
|---|---|
| 寬度 | 156 mm |
| 高度 | 141 mm |
| 深度 | 57 mm |
環境條件
| 環境溫度（運行） | -25 °C ... 60 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 85 % (無冷凝) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (無冷凝) |
| 空氣壓力（運行） | 80 kPa ... 108 kPa (可達海拔2000 米) |
| 空氣壓力（存放/運輸） | 66 kPa ... 108 kPa (可達海拔3500 m) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 465 g |
接口
| 名稱 | Inline本地總線 |
|---|---|
| 連接方式 | D-SUB-9母頭連接器 |
| 傳輸速度 | 9,6 kBit/s ... 12 MBit/s |
| 傳輸原理 | 銅纜 |
Inline電位
| 電源 | 上限 8 A |
|---|---|
| 電源電壓 | 24 V DC |
| 電源 | 上限 8 A |
| 電流損耗 | 上限 220 mA (上限滿載) |
| 名稱 | 通信電源(UL) |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電源 | 上限 8 A |
| 電流損耗 | 典型值 100 mA |
| 上限 150 mA (AO-I額定負載) | |
| 名稱 | 通過(US)向傳感器供電 |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電源 | 上限 8 A |
| 電流損耗 | 上限 220 mA (上限滿載) |
模擬量輸入
| 輸入說明 | 差分輸入，包括傳感器電源（24 V DC） |
|---|---|
| 輸入名稱 | 模擬量輸入 |
| 輸入數量 | 上限 4 (差分輸入，可單獨選擇電壓和電流) |
| 連接方式 | 回拉式彈簧連接 |
| 連接系統 | 2、3、4線（屏蔽） |
| A/D轉換時間 | 典型值 180 µs |
| A/D轉換器分辨率 | 16 位 |
| 截止頻率（3dB） | 120 Hz (4.5 ms濾波器的默認狀態) |
| 450 Hz (用于1.1濾波器) | |
| 數據格式 | IB IL |
| 測量值分辨率 | 16位（15位＋符號位） |
| 電流輸入信號 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 輸入電流的輸入電阻 | 典型值 107 Ω |
| 電壓輸入信號 | -5 V ... 5 V |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 輸入電壓的輸入電阻 | 典型值 276 kΩ |
| 輸入數量 | 4 (差分輸入，電壓) |
| 保護名稱 | 過載保護，傳感器電源短路保護 |
| 電壓輸入信號 | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 輸入數量 | 4 (差分輸入，電流) |
| 保護名稱 | 短路電子保護 |
| 電流輸入信號 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 輸入電流的輸入電阻 | 典型值 107 Ω |
| 輸入數量 | 4 |
| 輸入名稱 | 模擬量RTD輸入 |
| 可用的傳感器類型（RTD） | Pt 100, Pt 500, Pt 1000, Ni 100, Ni 1000, Ni 1000 L&G |
| 線性電阻測量范圍 | 0 Ω ... 3200 Ω |
| 0 Ω ... 9500 Ω | |
| 保護名稱 | 過載保護，傳感器電源短路保護 |
模擬量輸出
| 輸出數目 | 2 |
|---|---|
| 連接方式 | 回拉式彈簧連接 |
| 連接系統 | 2線（帶屏蔽） |
| 輸出名稱 | 模擬量輸出 |
| D/A轉換時間 | 典型值 70 µs |
| D/A轉換器分辨率 | 16 位 |
| 保護名稱 | 輸出的短路保護 |
| 數據格式 | IB IL |
| 輸出值的表達式 | 16位（15位＋符號位） |
| 過程數據更新 | 17 ms |
| 電流輸出信號 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 負載/輸出負載電流輸出 | 至 500 Ω |
| 電壓輸出信號 | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 負載/輸出負載電壓輸出 | > 2 kΩ |
標準和規范
| 機械測試 | 符合EN 60068-2-6/IEC 60068-2-6抗振標準 5g |
|---|---|
| 符合EN 60068-2-27/IEC 60068-2-27耐沖擊標準 30g | |
| 連接符合標準 | CUL |
| 保護等級 | III (IEC 61140，EN 61140，VDE 0140-1) |
