IB IL 24 PSDOR 4-PAC 菲尼克斯安全模塊現貨
???????phoenix菲尼克斯安全模塊IB IL 24 PSDOR 4-PAC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

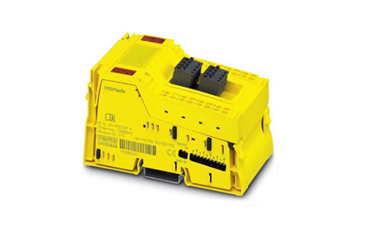

菲尼克斯安全模塊IB IL 24 PSDOR 4-PAC現貨
產品特性
? 安全相關分散式繼電器輸出模塊
? IP20防護等級
? 用于SafetyBridge、INTERBUS-Safety和PROFIsafe系統
? 該模塊有四個安全繼電器輸出
? 每個輸出有兩個觸點
菲尼克斯安全模塊IB IL 24 PSDOR 4-PAC介紹
安全輸出模塊是出自Inline產品類別的輸出模塊，設計用于SafetyBridge、INTERBUS-Safety或PROFIsafe系統的任何位置。
可通過一個開關將安全模塊的傳輸速率設置為500 kBaud或2 Mbaud。
傳輸速度需要與站內的傳輸速度一致。
該模塊有四個安全繼電器輸出，每個輸出有兩個繼電器觸點。
符合IEC 61508/EN 61508的SIL 3
SILCL 3，符合EN 62061標準
符合ENISO13849-1標準的PLe
尺寸
| 寬度 | 73.2 mm |
|---|---|
| 高度 | 119.8 mm |
| 深度 | 71.5 mm |
| 關于尺寸數據的注意事項 | 外殼尺寸 |
環境條件
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 70 °C |
| 允許濕度（運行） | 10 % ... 85 % (在允許的溫度范圍內采取適當措施以防止增加的空氣濕度。) |
| 允許濕度（存放/運輸） | 10 % ... 85 % (在允許的溫度范圍內采取適當措施以防止增加的空氣濕度。) |
| 空氣壓力（運行） | 80 kPa ... 108 kPa (可達海拔2000 米) |
| 空氣壓力（存放/運輸） | 66 kPa ... 108 kPa (可達海拔3500 m) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 黃色 |
| 凈重 | 386 g |
| 關于重量規格的注意事項 | 帶針式連接器 |
接口
| 名稱 | Inline本地總線 |
|---|---|
| 通道數目 | 2 |
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBit/s / 2 MBit/s (可切換) |
用于電子模塊的電源
| 電源電壓 | 24 V DC (通過電源跨接) |
|---|---|
| 電源電壓范圍 | 19.2 V DC ... 30 V DC |
Inline電位
| 名稱 | 通信電源(UL) |
|---|---|
| 電源電壓 | 7.5 V DC (參見安全數據) |
| 電流損耗 | 上限 360 mA |
| 名稱 | 主電路(UM)電源 |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電流損耗 | 典型值 30 mA (所有輸出套件，包括執行器電流) |
| 上限 0.03 A | |
| 名稱 | 分段回路電源(US) |
| 電源電壓 | 24 V |
繼電器輸出
| 輸出名稱 | 安全繼電器輸出 |
|---|---|
| 輸出數目 | 4 (安全繼電器，每個繼電器帶2個浮地觸點) |
| 連接方式 | 回拉式彈簧連接 |
| 觸點類型 | N/O觸點 |
| 輸出電流 | 上限 4 A (Inline連接器，pro觸點，注意衰減) |
| 上限 6 A (COMBICON連接器，pro觸點，注意衰減) | |
| 額定輸出電壓 | 24 V DC (Inline連接器) |
| 250 V AC/DC (COMBICON連接器) | |
| 輸出電壓范圍 | 5 V AC/DC ... 30 V AC/DC (Inline連接器) |
| 5 V AC/DC ... 250 V AC/DC (COMBICON連接器) |
安全特性參數
| 名稱 | IEC 61508 - 高要求 |
|---|---|
| 安全完整性水平（SIL） | 上限 3 (雙通道，各自獨立參數化和接線) |
| 名稱 | IEC 61508 - 低要求 |
| 安全完整性水平（SIL） | 上限 3 (雙通道，各自獨立參數化和接線) |
| 名稱 | EN ISO 13849 |
| 性能等級（PL） | 上限 e (雙通道，各自獨立參數化和接線) |
| 目錄 | 上限 4 (雙通道，各自獨立參數化和接線) |
| 名稱 | EN 62061 |
| 安全完整性等級聲明限制 (SIL CL) | 上限 3 (雙通道，各自獨立參數化和接線) |
標準和規范
| 保護等級 | I (IEC 61140, EN 61140, VDE 0140-1) |
|---|
