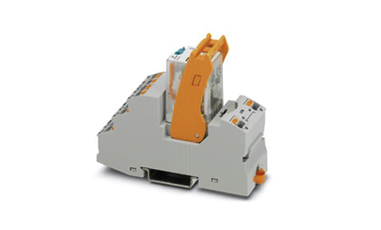

RIF-2-RPT-LDP-24DC/4X21 菲尼克斯繼電器模塊

???????菲尼克斯繼電器模塊RIF-2-RPT-LDP-24DC/4X21，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058

好評系數：

立即詢價

菲尼克斯繼電器模塊RIF-2-RPT-LDP-24DC/4X21現貨

產品特性

? 采用插拔式連接的預裝繼電器模塊

? 包括：繼電器底座、大功率觸點繼電器和支架

? 觸點類型：4個PDT

? 輸入電壓：24 V DC

菲尼克斯繼電器模塊RIF-2-RPT-LDP-24DC/4X21介紹

RIFLINE完整產品系列中的可插拔機電式和固態繼電器以及底座均已根據UL 508進行了認證并獲得許可。

可調用所需查看的各相應元件的相關許可證書。

尺寸

寬度	31 mm
高度	96 mm
深度	75 mm

環境條件

環境溫度（運行）	-40 °C ... 60 °C
環境溫度（存放/運輸）	-40 °C ... 85 °C
保護等級	IP20 (繼電器底座)
	RT I (繼電器)

線圈側

額定輸入電壓 U_N	24 V DC
以U_N為參考的輸入電壓范圍	參見曲線圖
U_N下的典型輸入電流	42 mA
典型響應時間	13 ms
典型釋放時間	14 ms
線圈電壓	24 V DC
保護電路	阻尼二級管
工作電壓顯示	黃色LED
額定條件下的功耗	1.01 W

觸點側

觸點類型	4個PDT
開關觸點類型	單觸點
觸點材料	AgNi
上限切換電壓	250 V AC/DC
下限值切換電壓	5 V (當24 mA時)
下限值切換電流	5 mA (24 V)
上限啟動電流	16 A (20 ms，常開觸點)
限制連續電流	6 A (參見曲線圖)
上限額定功率值（電阻負載）	144 W (24 V DC)
	124 W (可用于48 V DC)
	108 W (可用于60 V DC)
	52 W (可用于110 V DC)
	48 W (可用于220 V DC)
	1500 VA (可用于250VAC)
開關容量	2 A (24 V、DC13時)
	0.22 A (120 V、DC13時)
	0.11 A (250 V、DC13時)
	1.5 A (24 V、AC15時)
	1.5 A (120 V、AC15時)
	1 A (240 V、AC15時)

概述

測試電壓繼電器線圈／繼電器觸點	2.5 kV_rms (50Hz，1min)
測試電壓繼電器觸點／繼電器觸點	2 kV_rms (50Hz，1min)
操作模式	100%工作因數
阻燃等級，符合UL 94	V2 (外殼)
機械壽命	約 2x 10⁷次
安裝位置	任意
組裝說明	無間距排列

連接數據

連接名稱	線圈側
連接方式	直插式連接
剝線長度	8 mm
硬導線橫截面	0.14 mm² ... 1.5 mm²
柔性導線橫截面	0.14 mm² ... 1.5 mm²
	0.14 mm² ... 1.5 mm² (帶塑料套管的冷壓頭)
	0.14 mm² ... 1 mm² (帶塑料絕緣套管的套管，雙位端子上有兩條導線)
可連接導向橫截面 AWG	26 ... 16 (剛性)
	26 ... 16 (柔性)

連接數據2

連接名稱	觸點側
連接方式	直插式連接
剝線長度	8 mm
硬導線橫截面	0.14 mm² ... 1.5 mm²
柔性導線橫截面	0.14 mm² ... 1.5 mm²
	0.14 mm² ... 1.5 mm² (帶塑料套管的冷壓頭)
	0.14 mm² ... 1 mm² (帶塑料絕緣套管的套管，雙位端子上有兩條導線)
可連接導向橫截面 AWG	26 ... 16 (剛性)
	26 ... 16 (柔性)

標準和規范

連接符合標準	CSA
標準/規程	DIN EN 50178
額定絕緣電壓	250 V AC
額定過電壓	2.5 kV
絕緣	基礎隔離
污染等級	2
過電壓類別	II
