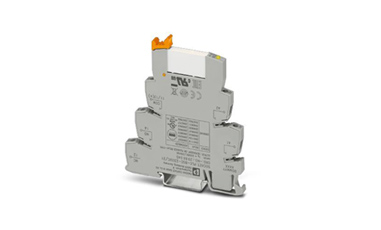

PLC-RSC-24DC/1IC/ACT 菲尼克斯繼電器模塊現貨
???????phoenix菲尼克斯繼電器模塊PLC-RSC-24DC/1IC/ACT，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯繼電器模塊PLC-RSC-24DC/1IC/ACT現貨
產品特性
? PLC-INTERFACE適用于高沖擊電流
? 包括PLC-BSC.../1 IC/ACT底座端子，采用螺釘連接，帶有插拔式微型繼電器
? 用于安裝在DIN導軌NS 35/7.5上
? 沖擊電流上限130 A，1個常開觸點
? 輸入電壓24 V DC
菲尼克斯繼電器模塊PLC-RSC-24DC/1IC/ACT介紹
所使用的執行器類型保證了負載回線的直接連接
通過V8適配器實現有效的系統連接
線圈和觸點之間安全隔離，符合DIN EN 50178
上限沖擊電流130 A
功能型插入式橋接片
尺寸
| 寬度 | 14 mm |
|---|---|
| 高度 | 80 mm |
| 深度 | 94 mm |
環境條件
| 環境溫度（運行） | -40 °C ... 60 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 上限高度 | ≤ 2000 m |
| 保護等級 | RT II (繼電器) |
| IP20 (繼電器底座) | |
| ≥ IP54 (安裝位置) |
線圈側
| 額定輸入電壓 UN | 24 V DC |
|---|---|
| UN下的典型輸入電流 | 18 mA |
| 典型響應時間 | 8 ms |
| 典型釋放時間 | 10 ms |
| 線圈電壓 | 24 V DC |
| 保護電路 | 級性保護 級性保護二級管 |
| 備用二級管 阻尼二級管 | |
| 工作電壓顯示 | 黃色LED |
| 額定條件下的功耗 | 0.43 W |
觸點側
| 觸點類型 | 1個N/O 觸點 |
|---|---|
| 開關觸點類型 | 單觸點 |
| 觸點材料 | AgSnO2 |
| 上限切換電壓 | 250 V AC/DC (當相鄰兩個模塊的相同接線端子間的電壓大于250V（L1、L2、L3），必須使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等電位橋接) |
| 下限值切換電壓 | 12 V (100 mA時) |
| 下限值切換電流 | 100 mA (用于12 V DC) |
| 上限啟動電流 | 80 A (20 ms) |
| 130 A (峰值，容性負載，230 V AC, 24 μF) | |
| 限制連續電流 | 6 A |
| 10 A (如果端子13、14以及端子BB的都短接，則適用該值) | |
| 上限額定功率值（電阻負載） | 144 W (24 V DC) |
| 58 W (可用于48 V DC) | |
| 48 W (可用于60 V DC) | |
| 50 W (可用于110 V DC) | |
| 80 W (可用于220 V DC) | |
| 85 W (250 V DC) | |
| 1500 VA (可用于250VAC) | |
| 橋接額定功率（電阻負載） | 240 W (24 V DC。 如果端子13、14以及端子BB的都被短接，則適用該值) |
| 2500 VA (250 V AC。 如果端子13、14以及端子BB的都被短接，則適用該值) | |
| 下限值通斷容量 | 1200 mW |
| 開關容量 | 2 A (24 V、DC13時) |
| 0.2 A (110 V、DC13時) | |
| 0.2 A (250 V、DC13時) | |
| 6 A (24 V、AC15時) | |
| 6 A (120 V、AC15時) | |
| 6 A (250 V、AC15時) |
概述
| 測試電壓繼電器線圈／繼電器觸點 | 4 kV AC (50Hz，1min) |
|---|---|
| 操作模式 | 100%工作因數 |
| 阻燃等級，符合UL 94 | V0 (外殼) |
| 機械壽命 | 3x 107開關次數 |
| 安裝位置 | 任意 |
| 組裝說明 | 無間距排列 |
連接數據
| 連接名稱 | 線圈側 |
|---|---|
| 連接方式 | 螺釘連接 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.14 mm² ... 2.5 mm² |
| 柔性導線橫截面 | 0.14 mm² ... 2.5 mm² |
| 0.2 mm² ... 2.5 mm² (單套管) | |
| 2x 0.5 mm² ... 1.5 mm² (TWIN套管) | |
| 可連接導向橫截面 AWG | 26 ... 14 |
連接數據2
| 連接名稱 | 觸點側 |
|---|---|
| 連接方式 | 螺釘連接 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.14 mm² ... 2.5 mm² |
| 柔性導線橫截面 | 0.14 mm² ... 2.5 mm² |
| 0.2 mm² ... 2.5 mm² (單套管) | |
| 2x 0.5 mm² ... 1.5 mm² (TWIN套管) | |
| 可連接導向橫截面 AWG | 26 ... 14 |
標準和規范
| 連接符合標準 | CUL |
|---|---|
| 名稱 | 標準/條例 |
| 標準/規程 | EN 50178 |
| EN 61810-1 | |
| 額定絕緣電壓 | 250 V AC |
| 額定過電壓 | 6 kV |
| 絕緣 | 安全隔離，增強型絕緣 |
| 污染等級 | 2 |
| 過電壓類別 | III |
