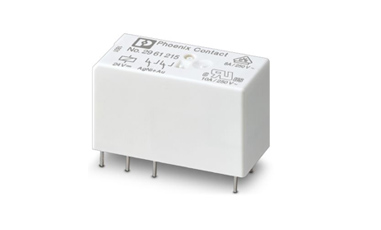

REL-MR-24DC/21-21AU 菲尼克斯單個繼電器
???????菲尼克斯單個繼電器REL-MR-24DC/21-21AU，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯單個繼電器REL-MR-24DC/21-21AU現貨
產品特性
? 插拔式微型功率繼電器
? 帶有多層鍍金觸點
? 2個PDT
? 輸入電壓24 V DC
菲尼克斯單個繼電器REL-MR-24DC/21-21AU介紹
RT III認證（防洗）
尺寸
| 寬度 | 12.7 mm |
|---|---|
| 高度 | 29 mm |
| 深度 | 15.7 mm |
環境條件
| 環境溫度（運行） | -40 °C ... 85 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 保護等級 | RT III |
線圈側
| 額定輸入電壓 UN | 24 V DC |
|---|---|
| UN下的典型輸入電流 | 17 mA |
| 典型響應時間 | 7 ms |
| 典型釋放時間 | 3 ms |
| 線圈電阻 | 1440 Ω ±10 % (20 °C時) |
| 額定條件下的功耗 | 0.41 W |
觸點側
| 觸點類型 | 2 PDT |
|---|---|
| 開關觸點類型 | 單觸點 |
| 觸點材料 | AgNi，鍍硬質金 |
| 上限切換電壓 | 30 V AC |
| 36 V DC | |
| 下限值切換電壓 | 100 mV (10 mA時) |
| 下限值切換電流 | 1 mA (24 V) |
| 上限啟動電流 | 50 mA |
| 限制連續電流 | 50 mA |
| 上限額定功率值（電阻負載） | 1.2 W (24 V DC) |
接觸面（具有可破壞的鍍金層）
| 觸點材料 | AgNi |
|---|---|
| 注意事項 | 如鍍金層被損壞，則可適用以下數值 |
| 上限切換電壓 | 250 V AC/DC |
| 下限值切換電壓 | 5 V (10 mA時) |
| 限制連續電流 | 8 A |
| 上限啟動電流 | 15 A (300 ms) |
| 下限值切換電流 | 10 mA (5 V) |
| 上限額定功率值（電阻負載） | 190 W (24 V DC) |
| 85 W (可用于48 V DC) | |
| 60 W (可用于60 V DC) | |
| 44 W (可用于110 V DC) | |
| 60 W (可用于220 V DC) | |
| 2000 VA (可用于250VAC) | |
| 開關容量 | 2 A (24 V、DC13時) |
| 0.2 A (110 V、DC13時) | |
| 0.2 A (250 V、DC13時) | |
| 2 A (24 V、AC15時) | |
| 2 A (120 V、AC15時) | |
| 2 A (250 V、AC15時) |
概述
| 測試電壓繼電器線圈／繼電器觸點 | 5 kV AC (50Hz，1min) |
|---|---|
| 測試電壓繼電器觸點／繼電器觸點 | 2.5 kV AC (50Hz，1min) |
| 操作模式 | 100%工作因數 |
| 機械壽命 | 3x 107開關次數 |
| 使用壽命，電氣方面 | 參見曲線圖 |
| 安裝位置 | 任意 |
| 組裝說明 | 可無間隙排列（> 70 °C ≥ 2.5 mm） |
連接數據
| 連接方式 | 焊接 |
|---|
標準和規范
| 連接符合標準 | CUL |
|---|---|
| 標準/規程 | IEC 60664 |
| EN 50178 | |
| EN 61810-1 | |
| 絕緣 | 基礎隔離 |
| 污染等級 | 3 |
| 過電壓類別 | III |
